Угловая пневматическая сверлильная машина УСМ21-20М: профессиональный инструмент для точных работ

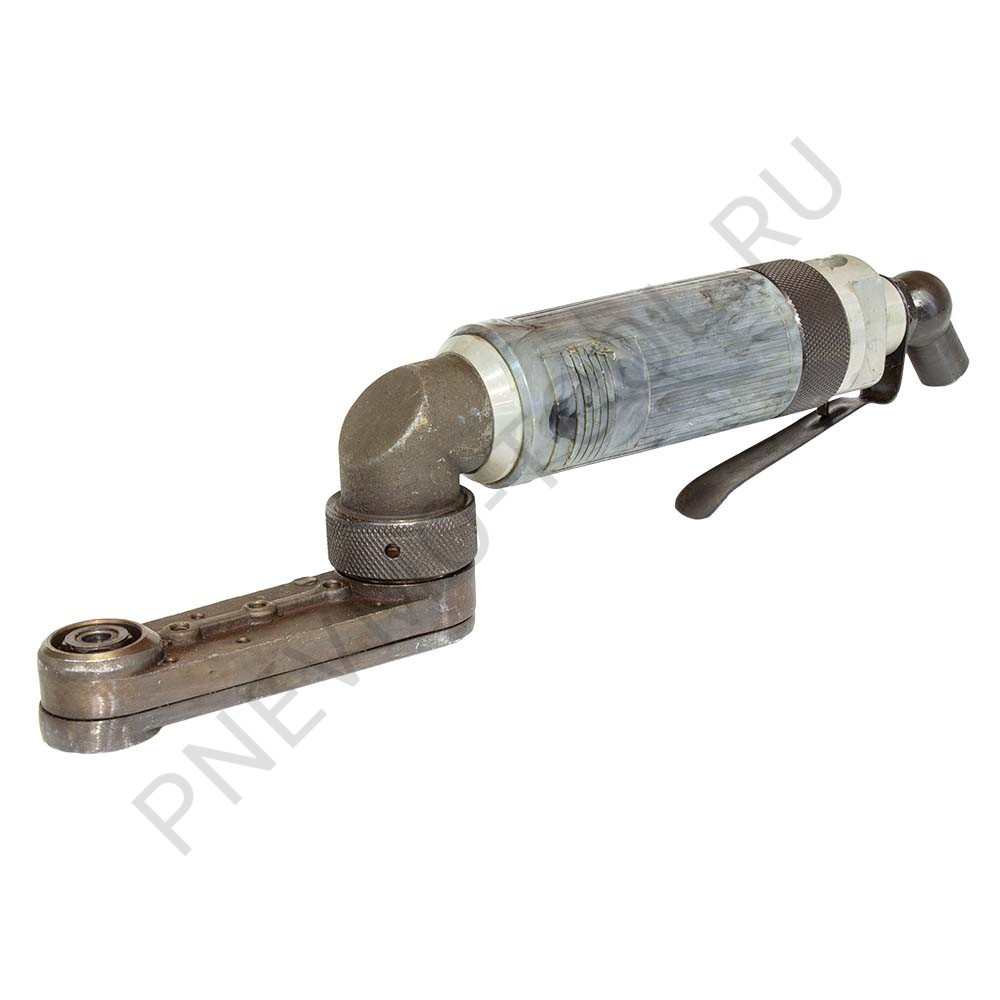

Угловая пневматическая сверлильная машина УСМ21-20М

Машина предназначена для выполнения сверлильных работ в местах с ограниченным доступом. Благодаря особой конструкции, инструмент позволяет производить сверление там, где использование обычных сверлильных машин невозможно или затруднено.

Технические характеристики

• Частота вращения на холостом ходу: 2200 ± 10% об/мин
• Мощность на шпинделе: 0,33 л.с. (244 Вт)
• Частота вращения при максимальной мощности: 1000 ± 10% об/мин
• Расход воздуха: не более 0,8 м³/мин
• Максимальный диаметр сверла: 8 мм
• Масса: 1,8 кг
• Габаритные размеры: 354 × 89 × 52 мм
• Размеры головки (высота × диаметр): 29 × 34 мм

Конструктивные особенности

1. Машина представляет собой высокотехнологичное устройство, состоящее из следующих основных узлов:
2. Пневматический ротационный двигатель – обеспечивает вращение рабочего органа
3. Планетарный редуктор – отвечает за передачу крутящего момента
4. Корпус с глушителем – снижает уровень шума при работе

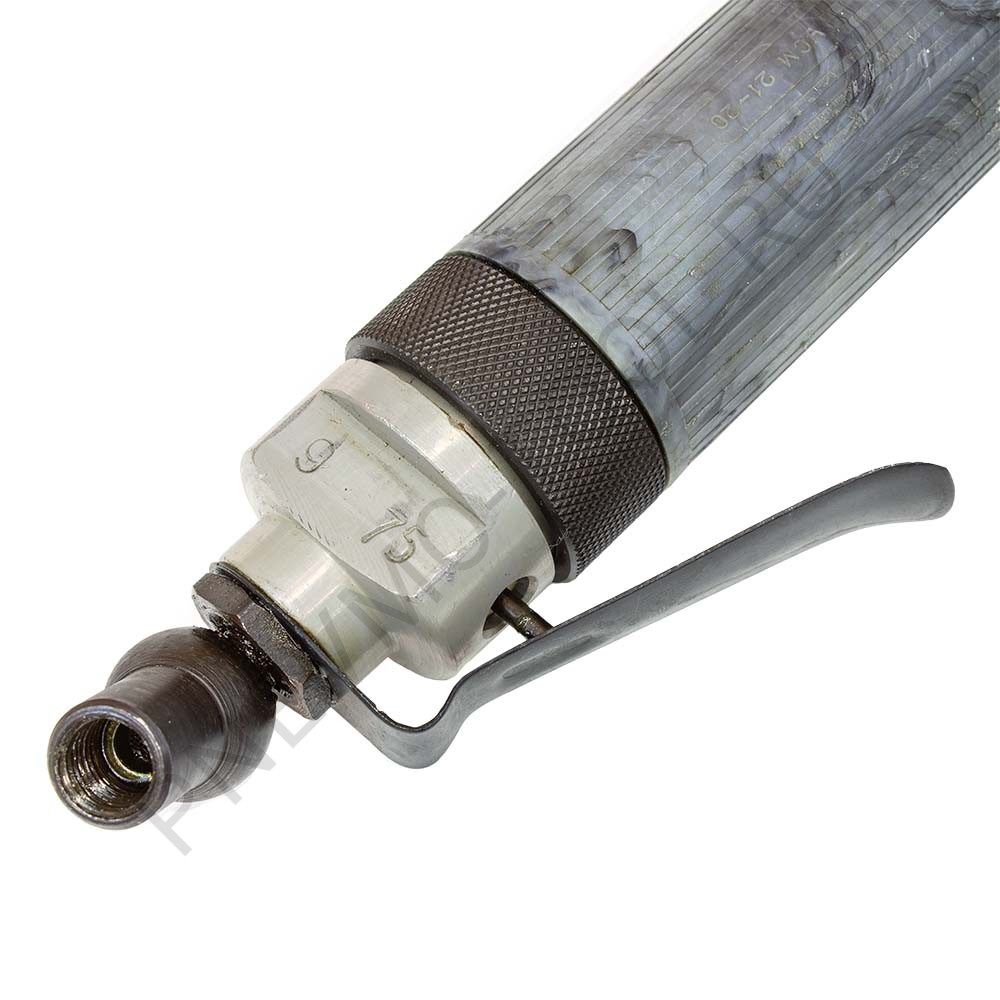

5. Пусковой механизм – обеспечивает управление инструментом
6. Угловая насадка – позволяет работать в труднодоступных местах
7. Специальный удлинитель – обеспечивает дополнительную функциональность

Преимущества

• Универсальность применения: возможность работы как в угловом, так и в прямом исполнении
• Поворотный удлинитель: возможность установки под углом 90° для работы в труднодоступных местах
• Глушитель шума: снижающий уровень шума благодаря специальной полиэтиленовой рубашке
• Регулируемое направление выхлопной струи для удобства оператора
• Возможность установки различных типов цанг и патронов

Комплектация

• Пневматическая угловая сверлильная машина
• Паспорт
• Цанга диаметром 8Аз (установлена в машине)
• Условия эксплуатации
• Рабочее давление: 5 кгс/см²
• Диаметр шланга: не менее 13 мм
• Требования к воздуху: очистка через фильтр 25 мкм, содержание твердых частиц не более 8 мг/м³, наличие масла марки «Л» в количестве 3-4 капель на м³

Уникальные особенности конструкции

Поворотный удлинитель выполнен в виде двух плоских плат с установленными между ними цилиндрическими зубчатыми колесами. Особенностью является возможность поворота удлинителя на 90° относительно угловой насадки, что значительно расширяет возможности применения инструмента.

Функциональные возможности

• Машина может использоваться в двух режимах:
• Как угловая сверлильная машина с установленным удлинителем
• Как прямая сверлильная машина без удлинителя, с возможностью установки трехкулачкового патрона

Система шумоподавления

Глушитель шума выполнен в виде специальной полиэтиленовой рубашки с мелкими отверстиями для выхлопа воздуха. Важной особенностью является возможность поворота глушителя для направления выхлопной струи в удобную для оператора сторону.

Эксплуатационные преимущества

• Возможность работы в труднодоступных местах
• Универсальность применения благодаря сменным насадкам
• Сниженный уровень шума
• Удобство управления направлением выхлопной струи
• Возможность установки различных типов цанг и патронов

Техническое обслуживание

• Машина требует регулярного обслуживания для поддержания работоспособности:
• Проверка и очистка фильтра
• Контроль состояния подшипников
• Смазка механизмов
• Очистка глушителя

Требования к эксплуатации

• Для эффективной работы необходимо обеспечить:
• Чистую рабочую среду
• Соответствующее давление воздуха
• Регулярное техническое обслуживание
• Соблюдение правил техники безопасности

Машина является профессиональным инструментом, предназначенным для длительного использования в производственных условиях. При правильном обслуживании и соблюдении всех требований эксплуатации обеспечивает высокую производительность и надежность работы.
